銅排在配電柜內的安裝順序及注意事項

在配電柜中，銅排的安裝順序和布置對系統的電氣性能、安全性以及維護便利性具有重要影響。以下結合電工和母排制造行業知識，詳細論述銅排在柜內的安裝順序及注意事項。

一、設計與規劃階段

1. 電氣性能優化
根據配電柜的電氣需求及功率等級，合理設計銅排的截面積、排列方式及連接點，最大限度降低電阻和能量損耗，提升系統效率。

2. 短路承受能力
銅排需具備足夠的強度以承受短路電流的沖擊，避免因電氣應力導致變形或損壞，確保運行穩定。

3. 熱管理布局
考慮銅排運行中的發熱特性，優化散熱路徑，并在必要時增加散熱片或配置通風系統，以避免因過熱影響性能。

二、安裝順序

1. 主母排的安裝
主母排是配電柜的核心導電部分，通常安裝在柜體的中部或底部。安裝時需確保其水平放置，固定牢固，并根據電壓等級做好分隔處理。

2. 分支母排的安裝
主母排安裝完成后，應按照設計圖逐步安裝分支母排。分支母排建議采用垂直或傾斜布局，與主母排保持合理距離，以減少電磁干擾。

3. 接地母排的布置
接地銅排通常布置在柜體底部或側壁，要求接地路徑短且電阻低，以保障整個系統的安全性。

4. 異形銅排及特殊部件的安裝
對于連接特殊設備或位于角落的異形銅排，建議最后安裝，并對連接部位進行可靠的絕緣處理，確保安全性與穩定性。

三、排列與連接原則

1. 相序清晰

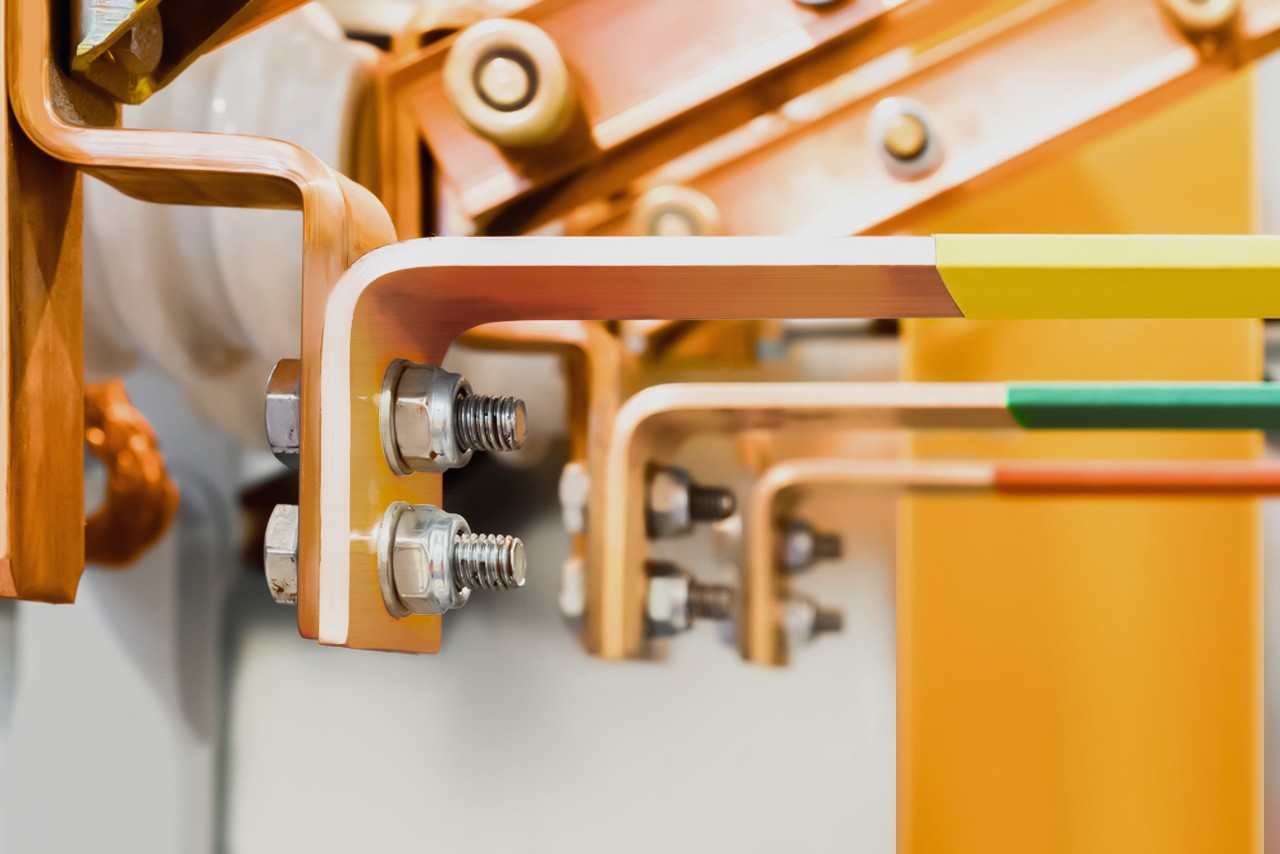

銅排的排列需符合三相（A、B、C）的順序，并做好清晰標識，便于后續的檢查與維護。

2. 避免交叉
銅排的布局應盡量直線排列，減少交叉和重疊，以降低機械應力和電氣干擾的風險。

3. 保持均勻間距
同一相的銅排間需保持適當距離，防止電暈效應，并減少過熱隱患。

4. 緊固可靠
銅排與絕緣支架的固定需緊密可靠，可使用扭矩扳手按照規范確保螺栓的緊固力達標。

四、絕緣與保護

1. 絕緣涂層或包覆
對裸露的銅排建議采用PVC或熱縮管進行絕緣包覆，不僅提高耐磨性，還增強了抗環境影響的能力。

2. 防護隔板的使用
在不同電壓等級的銅排之間安裝防護隔板，避免因誤操作引發觸電或短路風險。

五、檢查與測試

1. 機械強度檢查
確保銅排在運輸及安裝過程中未出現彎曲或變形，以保障其機械穩定性。

2. 導電性能測試
使用萬用表或?qū)I(yè)設備檢測銅排連接點的電阻，確保導通性能優良。

3. 熱成像檢測
通電運行后，可使用熱成像儀檢查銅排是否存在局部過熱現象，以便及時調整。
